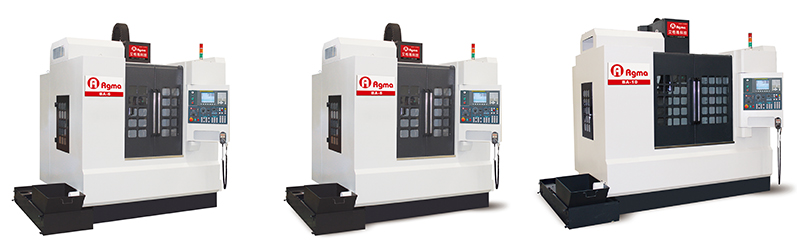

立式加工中心機 》線軌
BA-6/BA-8/BA-10
機型 項目 單位 BA-6 BA-8 BA-10
主軸 主軸錐度 NO.40 NO.40 NO.40
主軸特徵 皮帶傳動 皮帶傳動 皮帶傳動
主軸轉數 (RPM) r.p.m. 10000 10000 10000
工作台 工作台面積 mm 800x520 970x520 1100x560
T型溝 mm 5x18x100 5x18x100 5x18x100
工作台面積 mm 660X510 800X510 1020X560
容許荷重 kgs 500 500 500
移動量與移動速度 X 軸 mm 660 800 1020
Y 軸 mm 560 560 560
Z 軸 mm 510 510 510
工作台面至主軸端面距離 mm 150~660 150~660 150~660
機身軌道至主軸中心線距離 mm 607 565 607
快速移動 (X/Y/Z) mm/min X,Y,Z:36/36/30 X,Y,Z:36/36/30 X,Y,Z:36/36/30
切削進給移動 mm/min X,Y,Z: 1~10,000 X,Y,Z: 1~10,000 X,Y,Z: 1~10,000
自動刀具
交換裝置
刀把型式 BT-40 BT-40 BT-40
拉刀頭型式 MAS P40T-1(45°) MAS P40T-1(45°) MAS P40T-1(45°)
刀具本數 pcs 24 24 24
刀具容許最大直徑(相鄰) mm φ80 φ80 φ80
刀具容許最大直徑(無相鄰) mm φ125 φ125 φ125
刀具容許最大長度 mm 300 300 300
刀具容許最大重量 kgs 7 7 7
選刀機構 刀臂式 (標準) 刀臂式 (標準) 刀臂式 (標準)
換刀時間 SEC. 1.6 1.6 1.6
選刀方式 最短路徑選刀 最短路徑選刀 最短路徑選刀
馬達 主軸馬達 (連續/30分) Kw 7.5/11(10/15) 7.5/11(10/15) 7.5/11(10/15)
X/Y/Z 軸向馬達(Fanuc) Kw '3/3/3 '3/3/3 '3/3/3
潤滑用 w 4 4 4
切削用 w 770x2 770x2 770x2
其他 定位精度 mm 0.01(VDI 3441) 0.01(VDI 3441) 0.01(VDI 3441)
重複精度 mm 0.006 (VDI 3441) 0.006 (VDI 3441) 0.006 (VDI 3441)
機械高度 mm 2400 2400 2400
機械面積 mm 2350x2300 2750x2300 2900x2300
機械重量 kgs 5000 5200 5500
CNC控制器 0iMF 8.4" 0iMF 8.4" 0iMF 8.4"

*本公司隨時在進行研究改進的工作,因此保有隨時更改設計規格尺寸及機械之權利,變更時恕不另行通知。


標準附件
1. Fanuc 0iMF 控制器
2. 電氣箱熱交換器
3. 程式執行中/結束/異常三色警示燈
4. 石英工作燈
5. 日光燈
6. RS-232C傳輸介面
7. 主軸冷卻裝置
8. 主軸吹氣裝置
9. 中央自動潤滑裝置
10. 三軸滑軌保護裝置
11. 全密閉切削防護罩
12. 剛性攻牙
13. 自動斷電裝置
14. 雙螺旋排屑裝置
15. 工具箱及基礎調整塊
16. 機械電氣操作說明書
17. 滾珠線軌
特別附件
1. Fanuc 31iMB 控制器
2. Mitsubishi M80A 控制器
3. 皮帶頭主軸 10,000RPM
4. 直結式主軸10,000/12,000/ 15,000RPM
5. 鏈鈑式鐵屑輸送機
6. 油路刀把裝置
7. 三軸光學尺裝置
8. 油霧吹氣裝置
9. 油霧回收裝置
10. 主軸中心出水(A型-20Bar)裝置
11. 自動刀長量測裝置
12. 圓盤式油水分離機
13. 電腦數控分度盤
14. 電氣箱冷氣機裝置
15.第四軸介面
